Станок для облицовывания криволинейных мебельных деталей GELIOS
Станок для облицовывания криволинейных мебельных деталей GELIOSВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

GELIOS

Толщина детали
Наименьшая, мм 10
Наибольшая, мм 45
Размеры детали
Наименьший, мм R500
Наибольший, мм R2400
Скорость подачи кромочного материала, м/мин 5
Вместимость клеевой ванны, кг 1
Фрезерный агрегат, кВт (об/мин) 2 х 0,5 (15 000)
Мощность нагревателей (тены), кВт  2 х 0,8
Общая установленная мощность, кВт 7
Габаритные размеры
Длина, мм 2100
Ширина, мм 1600
Высота, мм 1600
Вес, кг 600



НАЗНАЧЕНИЕ:

Предназначен для облицовывания криволинейных кромок мебельных щитов и заготовок рулонным материалом. Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.

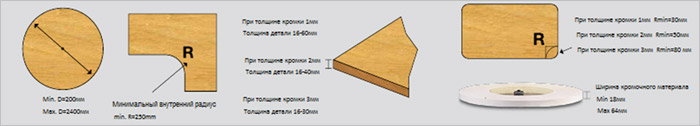

СХЕМА ОБРАБОТКИ:

Станок для облицовывания криволинейных мебельных деталей «GELIOS», схема обработки

Станок для облицовывания криволинейных мебельных деталей «GELIOS», схема обработки



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для облицовывания криволинейных мебельных деталей «GELIOS», клеевой узел

КЛЕЕВОЙ УЗЕЛ

  • Клеенаносящий узел с роликом и автоматическим устройством прижима и подачи детали к клеевому валу (управлении при помощи педали)
  • Контейнер для клея-расплава вместимостью 1кг. (ручная регулировка количества клея)
  • Два 800 Вт нагревательных элемента с электронной системой подержания заданной температуры. Значение температуры устанавливается терморегулятором.
Станок для облицовывания криволинейных мебельных деталей «GELIOS», фрезерный узел

ФРЕЗЕРНЫЙ УЗЕЛ

  • Три копирующих ролика для отслеживания профиля детали.
  • Вкл/выкл узла снятия свесов
  • Пневматический подъем электродвигателей для входа заготовки в зону обработки.
  • 2 фрезы с паянными режущими пластинами R=3 и наклоном 15° диаметром 69 мм (минимум 60) Z=6
Станок для облицовывания криволинейных мебельных деталей «GELIOS», рабочий стол

РАБОЧИЙ СТОЛ

  • Удобный вакуумный стол для обработки заготовок большого диаметра. Для маленьких заготовок имеется дополнительный стол.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Стол манипулятор для крупногабаритных деталей, с вакуумным креплением детали.
  • Автоматическая гильотина для обрубки кромочного материала шириной до 60 мм и толщиной до 3 мм.
  • Электронный счетчик для обрезки кромки.
  • Держатель кромочного материала диаметром до 800 мм.
  • Автоматическое включение подачи заготовки.
  • Два копирующих ролика для отслеживания профиля детали.
  • Фрезерный агрегат для снятия свесов с двумя высокочастотными моторами 0,5 кВт, 15000 об/мин и фрезам D=69 мм. Z=6 с твердосплавными пластинками R = 3 мм. Фаска 15 градусов. (управление при помощи педали).
  • Два дополнительные роликовых подъемных стола (на кромкооблицовочном и фрезерном узле) для работы с малогабаритными деталями.

Характеристики

Основные
Производитель  "GRIGGIO"
Страна производительИталия
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание
