Станок для облицовывания кромок Kompasse
Станок для облицовывания кромок KompasseВ наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

Kompasse

Размеры детали кромки
Толщина кромочного материала, мм

0,4 - 3

Толщина детали, мин/макс (кромка 3 мм), мм

10 - 45

Толщина детали мин/макс (кромка 1 - 2 мм), мм

10 - 60

Габариты детали на вакуумном столе, мм

200 х 2400

Габариты детали на доп. столах, мм

Без ограничений

Фрезерования свесов
Фрезы узла снятия свесов кромки, мм

Ø69; Z6

Мощность двигателей, об/мин

2 х 0,55

Обороты, об/мин

15 000

Подача
Скорость подачи, м/мин

3,5; 7

Мощность двигателя подачи, м/мин

2,1

Аспирация узла фрезерования
Диаметр патрубков, мм

Ø100

Кол-во патрубков, шт.

2

Мощность
Общая мощность станка, кВт

7

Напряжение, В

380

Габаритные размеры
Длина, мм

2000

Ширина, мм

2000

Высота, мм

1700

Вес, кг

600



НАЗНАЧЕНИЕ:

Предназначен для облицовывания криволинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

CХЕМЫ ОБРАБОТКИ:

Облицовка Фрезерование свесов



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Узел облицовки

  • Узел оснащен автоматической подачей детали. Две скорости подачи 3,5; 7 м/мин. Прижим заготовки осуществляется автоматически. Оператору не надо прижимать детали руками.
  • Опорный ролик опускается автоматически после приклеивания кромки. Для беспрепятственного выхода заготовки из рабочей зоны.
  • Удобный запуск станка осуществляется с помощью педали.
  • Бачок для клея-расплава вместимостью 1 кг. Ручная регулировка количества клея. Температура клея автоматически понижается на 30°. при перерывах в работе более 15 мин. для сохранения высокого качества клея.

Узел фрезерования свесов

  • Три копирующих ролика для отслеживания профиля детали расположены на минимальном расстоянии от края детали.
  • Пневматический подъем электродвигателей для входа заготовки в зону обработки.
  • 2 фрезы с паянными режущими пластинами R=3 и
  • наклоном 15° диаметром 69 мм (минимум 60) Z=6
  • Узел оснащён эффективной системой аспирации с двух сторон.

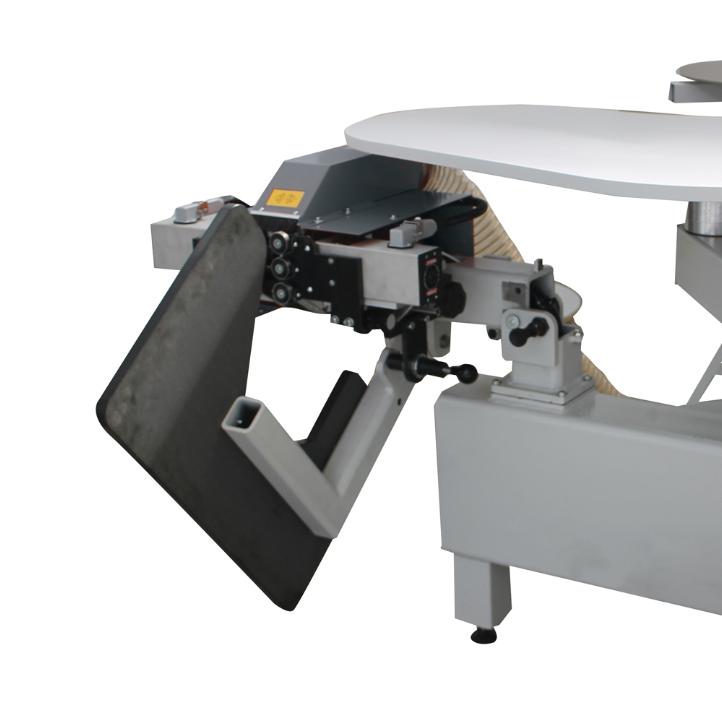

Откидывающий фрезерный узел

Для удобства работы с крупногабаритными деталями фрезерный узел установлен на шарнирной стойке. Моментально можно убрать из рабочей зоны.

Рабочий стол

Удобный вакуумный стол для крепления заготовок диаметром 200 – 2400 мм. Быстрая и надежная фиксация заготовки. Стол свободно вращается на подшипниковой опоре. Исключается брак при облицовывания крупногабаритных деталей.

Для небольших заготовок имеется дополнительный стол. Стол имеет пластиковые вставки с помощью которых удобно работать с заготовками любых радиусов. Есть возможность облицовывать прямолинейные детали.

Управление станком

  • Современное управление осуществляется через Touch Screen монитор.
  • Быстрый ввод параметров. Регулировка температуры.
  • Лазерный датчик для точного считывания длины кромки. Обеспечивает точную отрезку кромки стык в стык для деталей с замкнутым контуром (столешницы).
  • Автоматический расчет длины кромки.

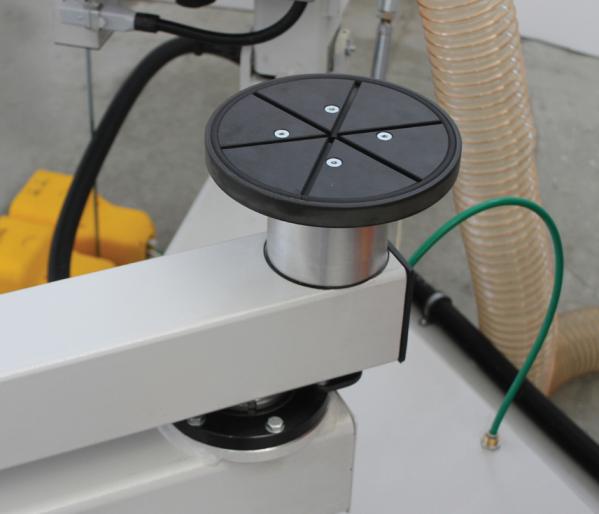

Вакуумный стол
Для позиционирования крупногабаритных заготовок. Быстро и надежно крепиться и свободно вращается.

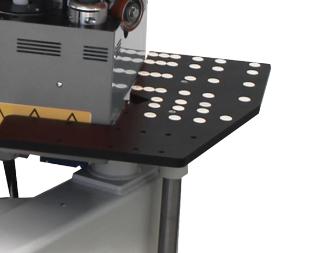

Дополнительный стол
Для обработки короткомерных заготовок. Позволяет обрабатывать заготовки маленьких размеров.

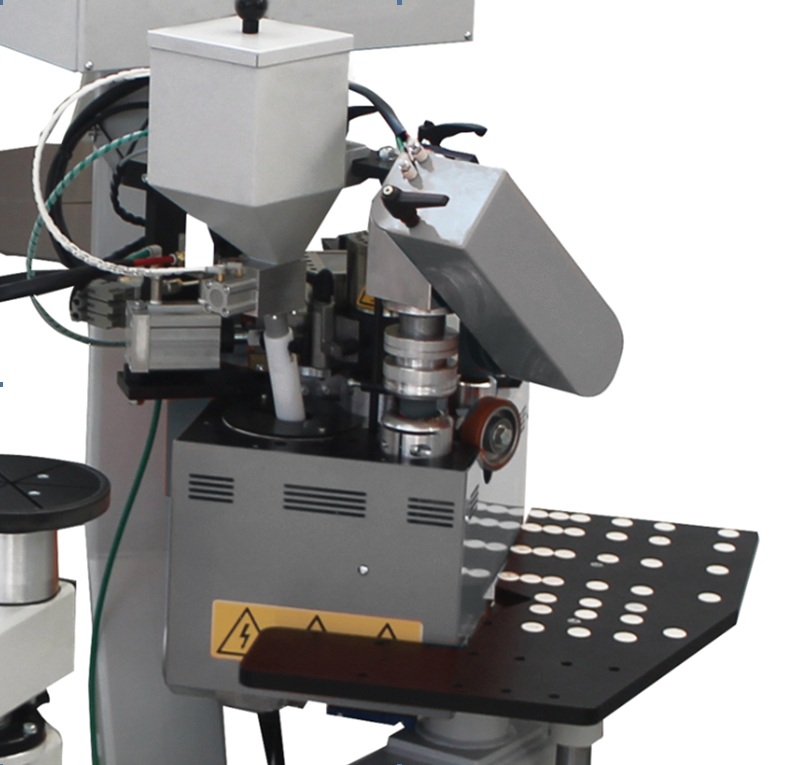

Кромкооблицовочный узел
Обеспечивает безупречное качество нанесения кромочного материала. Кромкооблицовочный узел с клеевым роликом с автоматическим устройством прижима и подачи детали.

Электронный счетчик
Для обрезки кромки с лазерным датчиком для точной обрезки кромки стык в стык.

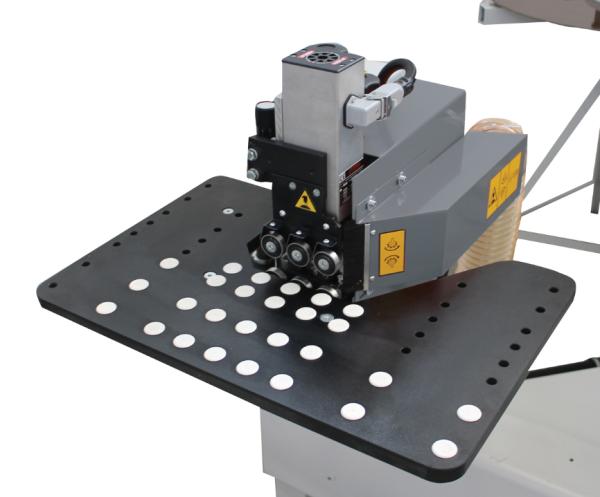

Узел чистового снятия свесов
Обеспечивает точное и качественное снятие свесов, позволяет обрабатывать как крупногабаритные, так и маленькие заготовки в ручном режиме. Держатель кромочного материала диаметром до 800 мм.

Характеристики

Основные
Производитель  OSTERMANN
Страна производительКитай
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание

Информация для заказа

  • Цена: Цену уточняйте
