Станок для снятия свесов Filato FL-92/2

Текстолитовый рабочий стол

с пластиковыми направляющими. Установленные на рабочей поверхность текстолито вого стола пластиковые направляющие не наруша ют облицованную поверхность заготовок при их перемещении и базировании для обработки на фрезерных узлах.

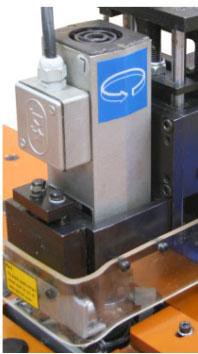

Высокочастотные шпинделя фрезерных узлов

Высокочастотные шпинделя верхнего и нижнего

фрезерных узлов собран с использованием в качестве опор высокоточных подшипников. Частота вращения шпинделя составляет 12000 об/мин, что позволяет производить снятие свесов с высоким качеством.

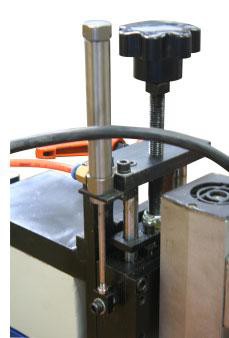

Точная настройка верхнего фрезерного узла

Настройка верхнего фрезерного узла по высоте и ширине в зависимости от размеров заготовки осу ществляется с помощью винтовой пары с рукояткой. Перемещение по высоте происходит по высокоточным круглым направляющим, а в горизонтальной плоскости по направляющим типа "ласточкин хвост". Фиксация осуществляется рукоятками. От счет размера производится по линейке.

Верхний и нижний роликовый прижим

Обеспечивает надежную фиксацию обрабатываемых заготовок по толщине, при этом не повреждает облицованную поверхность. Настройка роликов прижима относительно фрезы на толщину обрабатываемой заготовки осуществляется с помощью винтовой пары. Нижние ролики подпружиненны.

Поджим верхнего фрезерного узла

Верхний фрезерный узел с роликами поджимается во время работы к плоскости обрабатываемой заготовки с помощью пневмоцилиндра, что обеспечивает высокую точность и качество обрабатываемых кромок.

Центральный копир

Станок снабжен центральным копировальным ро ликом, позволяющим осуществлять точное базирование заготовок, а также обработку криволинейных поверхностей.

Пульт управления станком

Эргономичная панель пульта управления, располо женная на передней стенке станины станка, обеспечивает удобство его эксплуатации.

Узел торцовки

Осуществляет чистовую обрезку свесов кромочного материала по торцам заготовки.
