Станок для снятия свесов F-10
Станок для снятия свесов F-10В наличии
Цену уточняйте
+37529142-29-47
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель F-10
Материал заготовок ДСП, МДФ, дерево
Материал кромок ПВХ, АВС, акрил, шпон и т.д.
Толщина кромочного материала, мм 0,3 - 3
Ширина кромочного материала, мм 16 - 55
Внешний обрабатываемый радиус Не ограничен
Внутренний обрабатываемый радиус, мм 50
Общая электрическая мощность, кВт 1,5
Размеры рабочих столов
Фрезерного блока, мм 950 х 760
Торцовочного блока, мм 680 х 680
Частота вращения фрезы, об/мин 12 000
Электропитание, В 380
Требуемое давление воздуха, атм. 4 - 8
Габаритные размеры
Длина, мм 1005
Ширина, мм 760
Высота, мм 1630
Вес, кг 140



НАЗНАЧЕНИЕ:

Предназначен для снятия и радиусного фрезерования свесов кромки, а также обрезки торцевого свеса и фрезеровки угла (угловое соединение кромочного материала)

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Подходит для применения на предприятиях по производству корпусной мебели( офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

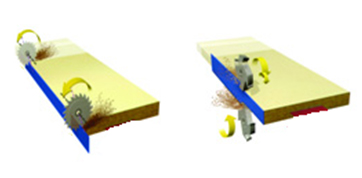

СХЕМА ОБРАБОТКИ:

Станок для снятия свесов F-10, Схема обработки кромкооблицовочного станка с ручной подачей

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Двухсторонняя фрезеровка свесов
  • Узел торцевания свесов
  • Узел фрезерования углового соединения кромок (фаска, без обкатки углов)
  • Возможность обработки ПВХ, АВС, акрил, шпон и т.д.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок для снятия свесов F-10, Торцовочный узел

ТОРЦОВОЧНЫЙ УЗЕЛ

Состоит из электродвигателя, на валу которого, закреплены дисковая пила и фреза. Данный узел осуществляются рабочие операции по обрезке свесов кромочного материала заготовки и фрезерование ее угловых кромок. Перемещение торцовочного узла осуществляется посредством подвижного штока пневматического цилиндра жестко связанного с направляющими. Управление подъемом узла осуществляется нажатием клавиши педали
Станок для снятия свесов F-10, Двустороннее фрезерование свесов за один проход детали

ДВУСТОРОННЕЕ ФРЕЗЕРОВАНИЕ СВЕСОВ ЗА ОДИН ПРОХОД ДЕТАЛИ

Уменьшается время на обработку детали, увеличивается производительность. Фрезерный узел состоит из двух основных частей. Нижняя часть неподвижная и закреплена на столешнице станка. Верхняя - подвижная в вертикальной плоскости. Обе части оснащены фрезами. Такое конструктивное исполнение узла дает возможность радиусного фрезерования свесов кромки по ширине за один проход. Заготовки могут иметь различную толщину.
Станок для снятия свесов F-10, Автоматическая настройка фрезерного узла по высоте

АВТОМАТИЧЕСКАЯ НАСТРОЙКА ФРЕЗЕРНОГО УЗЛА ПО ВЫСОТЕ

Позволяет минимизировать время при перенастройки на разную толщину заготовки. Также осуществляет прижим заготовки
Станок для снятия свесов F-10, Фрезы со сменными двусторонними ножами

ФРЕЗЫ СО СМЕННЫМИ ДВУСТОРОННИМИ НОЖАМИ

Изготовлены из специального износоустойчивого сплава и имеют четыре режущие поверхности что позволяет значительно увеличить срок службы. Ножи крепятся на корпусах фрез винтами через клинья, имеющие углубление для упора винта.

Характеристики

Основные
Страна производительКитай
Дополнительный сервис  Сервисное обслуживание
СостояниеНовое
