Кромкооблицовочный станок Filato FL-130
Кромкооблицовочный станок Filato FL-130В наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель FL-130
Толщина кромки, мм 0,4 ÷ 3
Размеры обрабатываемой панели
Толщина, мм 10 ÷ 60
Ширина минимальная, мм 60
Длина минимальная, мм 120
Скорость подачи, м/мин 16
Фрезерный узел для снятия свесов
Частота вращения, об/мин 12 000
Мощность электродвигателей, кВт 2 х 0,55
Полировальный узел
Количество электродвигателей, шт. 2
Количество дисков, шт. 2
Частота вращения, об/мин 1400
Ёмкость клеевого бачка, л 3,2
Давление воздуха, атмосфер 7
Общая мощность, кВт 5,74
Габаритные размеры
Длина, мм 2400
Ширина, мм 850
Высота, мм 1360
Вес, кг 840



НАЗНАЧЕНИЕ:

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной от 0,4 до 3 мм.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на небольших и средних мебельных и столярных производствах для изготовления корпусной мебели и дверей.

СХЕМЫ ОБРАБОТКИ:

Фрезерование свесов Полировка
Кромкооблицовочный станок Filato FL-130, фрезерование свесов Кромкооблицовочный станок Filato FL-130, полировка



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Кромкооблицовочный станок Filato FL-130, узел предворительной обрезки

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ

СОСТОИТ ИЗ ДВУХ УЗЛОВ

1 (ТИП НОЖНИЦ)

Узел предварительной обрезки (тип ножниц) для тонкой кромки (0.4-1 мм) позволяет точно без заломов отрезать кромку и натуральный шпон. Шпон при такой обрезке не ломается, а аккуратно подрезается.

Кромкооблицовочный станок Filato FL-130, тип нож

2 (ТИП НОЖ)

Узел предварительной обрезки (тип нож) для толстой кромки (2-3 мм). Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.

Кромкооблицовочный станок Filato FL-130, пресс группа

ПРЕСС ГРУППА

Зона прижима оснащена главным прижимным роликом с приводом и двумя дожимными роликами и позволяет прижать штучный материал толщиной до15 мм. Большой диаметр приводного ролика Ф120 мм дает максимальную площадь контакта и быстро отводит тепло из зоны прижима. С помощью цифрового счетчика регулируется зона прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически - то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

Кромкооблицовочный станок Filato FL-130, фрезерный узел

ФРЕЗЕРНЫЙ УЗЕЛ

Кромкооблицовочный станок Filato FL-130, фрезерный узел

Фрезерный узел оснащен двумя высокочастотными двигателями с функцией поворота это необходимо для получения более полного и качественного радиуса обработанной кромки. Мощность двигателей 2 x 0,55 кВт

и частота вращение 12000 об/мин позволяет обработать любую кромку толщина (max) 15 мм с припуском более 2 мм на сторону. Узел имеет настройку с помощью цифровых счетчиков.

Кромкооблицовочный станок Filato FL-130, настройка по кромке

НАСТРОЙКА ПО КРОМКЕ

Кромкооблицовочный станок Filato FL-130, настройка по кромке

Фрезерный узел имеет настройку по кромке. Оператор устанавливает кромку под регулировочной стойкой фрезерного узла. Толщина кромки определяет положение фрез под обработку данной кромки. При этом фрезерный узел занимает необходимое положение и не требует дополнительной подстройки при работе. Система позволяет моментально настроить фрезерный узел на кромку разной толщины.

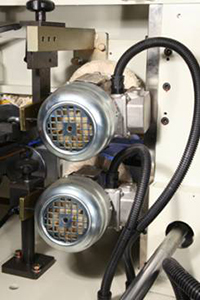

Кромкооблицовочный станок Filato FL-130, полировальный узел

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Кромкооблицовочный станок Filato FL-130, полировальные узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали

Скорость подачи до 16 м/мин.

Магазин подачи рулонного кромочного материала.

Бачок для клея-расплава с электронным блоком контроля температуры.

Регулировка количества наносимого клея.

Узел предварительной обрезки.

Фрезерный блок
Для снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов.


Узел полировки кромки с приводом от 2-х моторов.

Характеристики

Основные
Производитель  filato
Страна производительКитай
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание

Информация для заказа

  • Цена: Цену уточняйте
