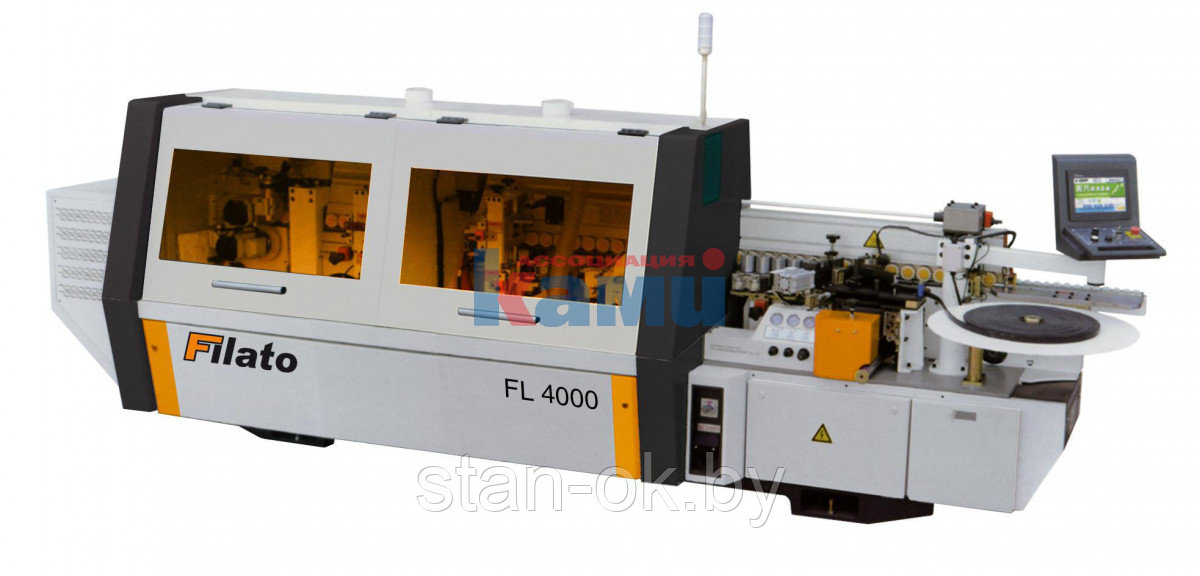

Станок для облицовывания кромок мебельных деталей Filato мод. FL 4000

FL 4000

0,4 - 3

10 - 60

90 х 80

Ø80 х 30

2 x 0,37

12 000

Ø75; Z6

2 x 0,37

12 000

150

1400

1,5

12; 16; 20; 24

2,1

Ø100

2

19

380

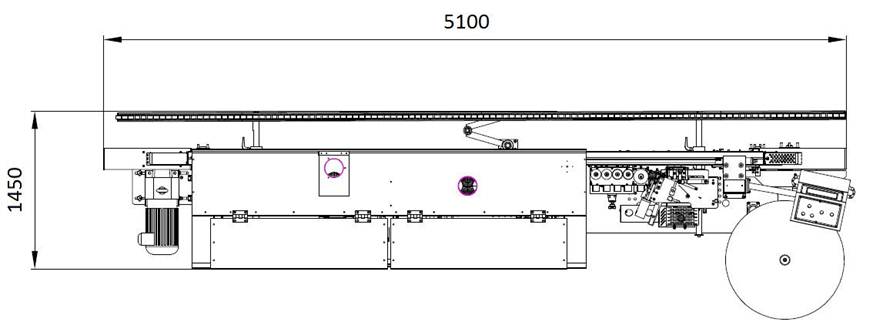

5100

1450

1650

1950

КОПИРЫ БОЛЬШОГО ДИАМЕТРА

ОБДУВ ЗАГОТОВКИ НА КАЖДОМ ЭТАПЕ ОБРАБОТКИ

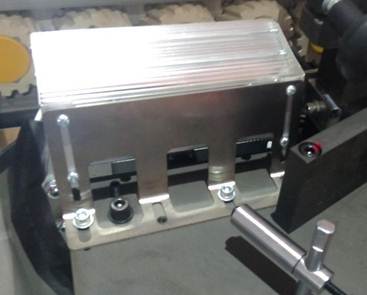

ВСЕ АГРЕГАТЫ В ОТДЕЛЬНЫХ ГЕРМЕТИЧНЫХ КАБИНАХ

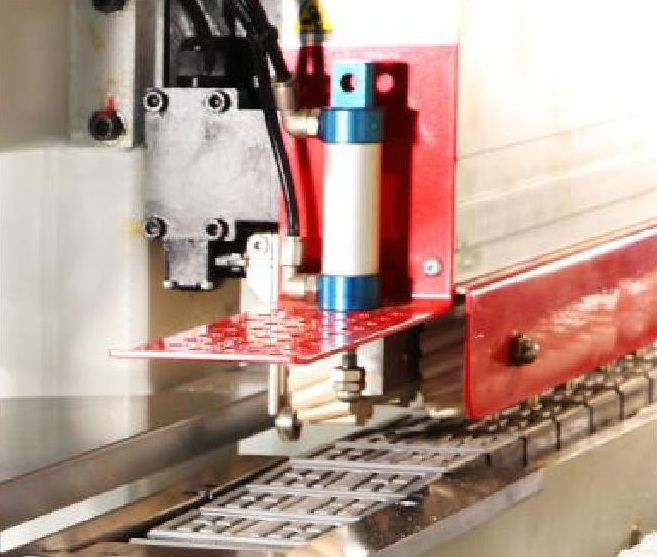

ЗАЩИТА ОТ ПРЕЖДЕВРЕМЕННОЙ ПОДАЧИ ЗАГОТОВКИ

УЗЕЛ ПРИЖИМА КРОМКИ

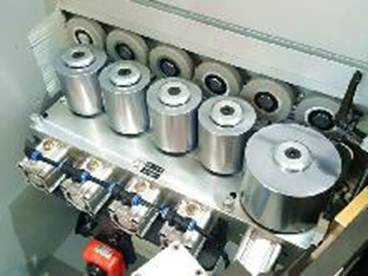

• Тяжелая зона прижима оснащена главным прижимным роликом большого диаметра Ø120 с приводом и четырьмя допрессовочными роликами, включая два разнонаправленных конических ролика для минимального клеевого соединения по краям детали.
• Длинная зона прижима гарантирует окончательную кристаллизацию клея перед механической обработкой и минимизирует клеевой шов, делая его идеальным.
• С помощью цифрового счетчика регулируется прижим на разную толщину кромочного материала.

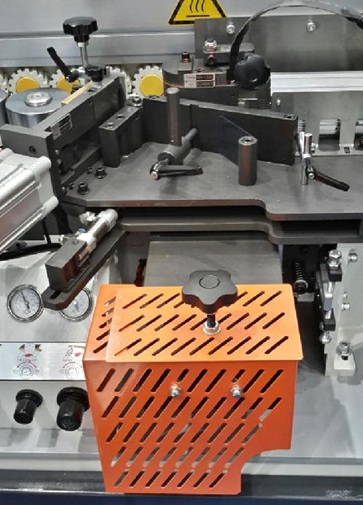

• Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Значение давления отображается на манометре.

КЛЕЕВОЙ УЗЕЛ

• Клеевой бачок 4 л. имеет нижнее расположение относительно клеенаносящего вала.
• Винтовая точная настройка кол-ва клея – аккуратный клеевой шов.
• Клеевой бачок с тефлоновым покрытием, что обеспечивает наилучшее качество клея, т.к. клей не пригорает к стенкам бачка.
• Время нагрева клея 20 мин.
• Имеется автоматическое понижение температуры клея на 50° при перерывах в работе более 15 мин. для сохранения качества клея.
• Конструкция клеевого бачка обеспечивает равномерную циркуляция клея с дополнительными перегородками для равномерного разогрева клея.
• Не требуется регулировка на толщину материала.
• Имеется инфракрасная лампа для подогрева торца детали. Лампа находится непосредственно в зоне перед нанесением клея на деталь. Инфракрасная лампа подготавливает поверхность для создания идеального клеевого соединения. Особенно важно в холодное время года.

ТОРЦОВОЧНЫЙ УЗЕЛ

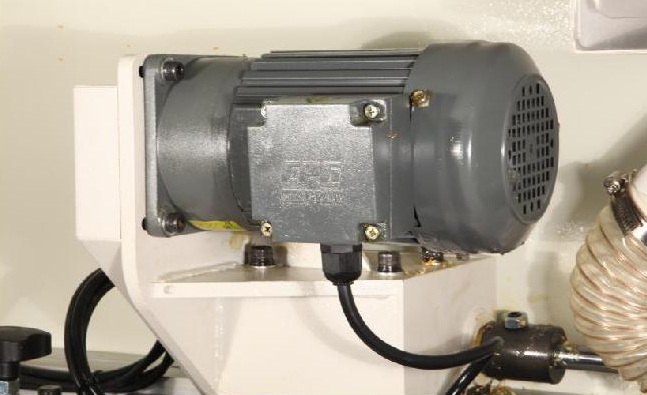

• Два промышленных двигателя (12 000 об/мин), 2 x 0,37 кВт.

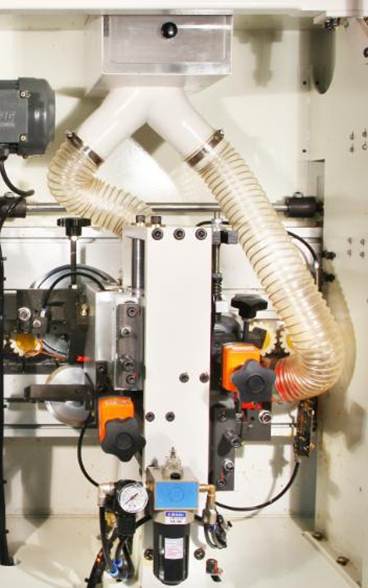

• Две пилы Ø110 х Ø22, Z=20.
• Имеется возможность поворота пил 0 - 15°.
• Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

- простое линейное движение двух пил вверх-вниз;

- простая схема пневматики;

- применяются призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.

НАСТРОЙКА

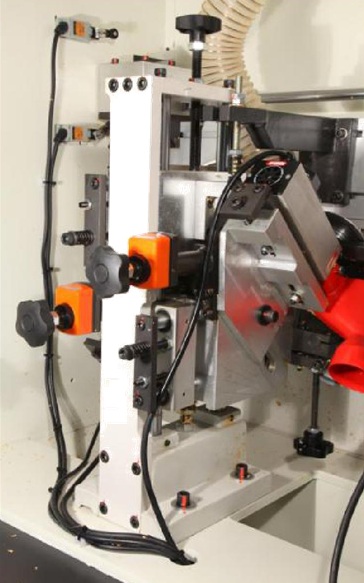

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

ОБСЛУЖИВАНИЕ

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

ФРЕЗЕРНЫЙ УЗЕЛ

Предназначен для фрезерования верхнего и нижнего свесов кромочного материала. Применяется для любых типов кромки толщиной 0,4 - 3 мм.

• Оснащён фрезами с 6-ю радиусными ножами для идеального фрезерования. Мощность двигателя 2 х 0,37 кВт., частота вращения 12 000 об/мин.
• Двигатели фрезерного узла поворотные (15 - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущей части инструмента. Упрощает настройку узла и исключат зарезание плоскости детали фрезами.
• Имеет удобную тонкую настройку с помощью счетчиков с цифровой индикацией.

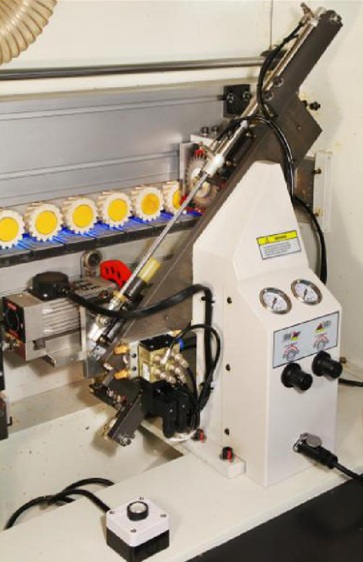

• Пневмоперестановка позволяет моментально подводить фрезерный узел в рабочую зону. Управление осуществляется с пульта (опция).

УЗЕЛ РАДИУСНОЙ ЦИКЛИ

Предназначен для удаления кинематических неровностей (микроволны) на обработанной радиусной поверхности кромки после фрезерного узла. Также цикля выравнивает геометрию радиуса, делая ее абсолютно ровной по всей длине кромки.

• С помощью круглых вертикальных и горизонтальных копиров обеспечивается точное отслеживание профиля детали.
• Оснащен эффективной аспирацией с накопительным ящиком для стружки. Вся стружка собирается в ящике, это исключает её попадание под копиры.
• Подача жидкости в зону резания охлаждает и смазывает инструмент. Инструмент не нагревается и кромка не меняет цвет (эффект белесости). Жидкость частично попадает на кромку и полировальный узел максимально эффективно оттирает загрязнения.
• Узел находится в отдельной кабине для исключения попадания пыли и грязи в узлы окончательной финишной обработки кромки.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

• Блеск обработанной поверхности, очищает от загрязнений;
• Восстанавливает цвет после циклевочного узла;
• Формирует микро радиус у тонкой кромки (притупляет острый край).

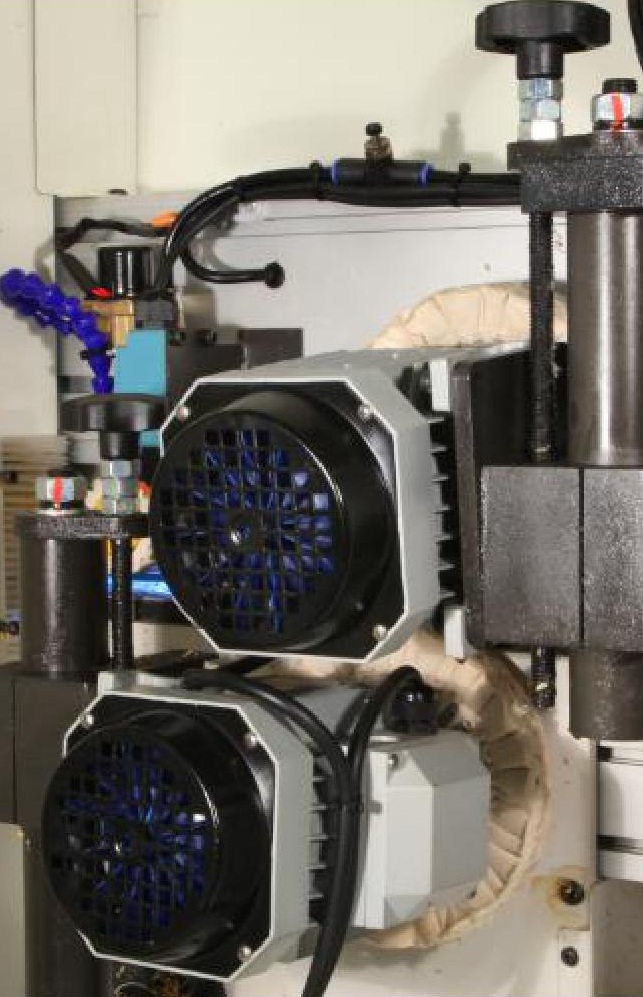

Полировальный узел – два двигателя, два полировальных круга, частота вращения 1400 об/мин, 2 х 0,18 кВт.

Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

ПАНЕЛЬ УПРАВЛЕНИЯ

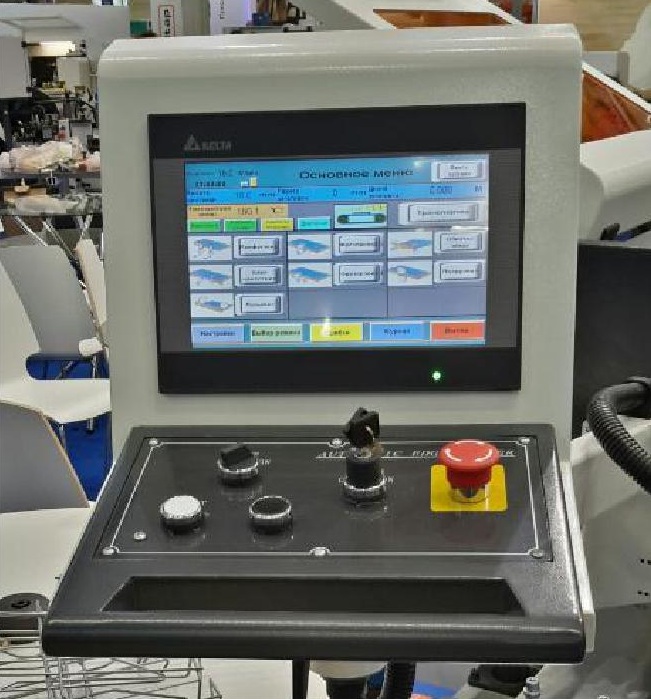

Управление осуществляется с помощью пульта с монитором «Touch Screen».

• Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка;
• Простое и понятное включение всех узлов. Русифицированное меню управления;
• Система показывает количество обработанных деталей и отработанных часов;
• В случае неисправности на дисплее появляется описание неисправности.

ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

Настройка на толщину детали производится с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.

УПРАВЛЕНИЕ СТАНКОМ

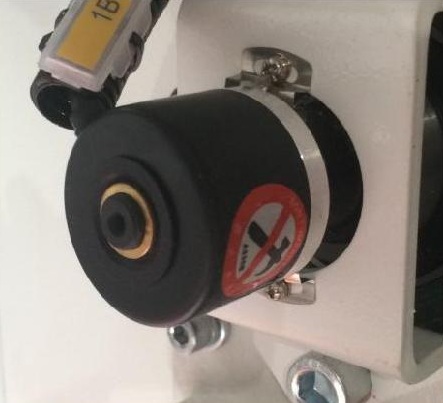

На входе детали в станок установлен датчик, с помощью которого осуществляется управление агрегатами станка. Датчик определяет начало и конец детали и с помощью энкодера установленного на валу транспортера и с высокой точностью определяет в какой момент времени должен срабатывать каждый узел станка.

Отличительные особенности:

• Надежная и стабильная система в течении всего срока эксплуатации. Система не обслуживаемая.
• Возможность осуществить точные настройки таких параметров, как настройка припуска предварительной обрезки кромки, что позволяет существенно сэкономить кромочный материал.

ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ

• Электрический шкаф установлен в отдельной независимой зоне. Благодаря этому воздействие (вибрация) на электронные компоненты минимальное.

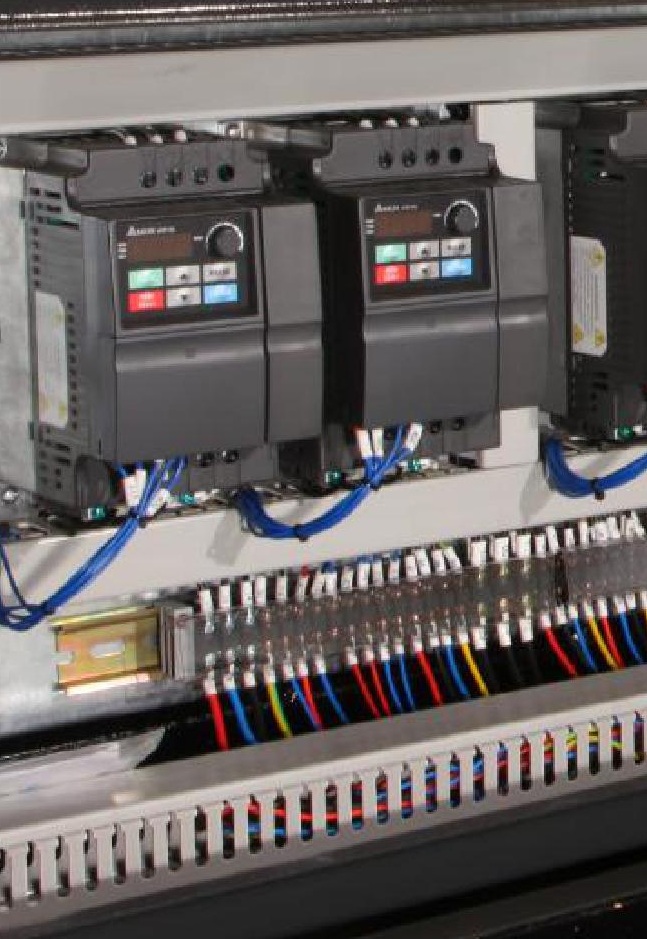

• В электрическую часть входят 6-ть частотных преобразователей Delta. Каждому электродвигателю соответствует свой частотный преобразователь. Нагрузка распределяется равномерно, и электронная система работает без перегрузок.
• Подающий конвейер, клеенаносящий вал и основной ролик пресс группы оснащены отдельными независимыми электродвигателями. Все электродвигатели синхронизированы. Отсутствие сложной системы передачи движения через вспомогательные механизмы обеспечивают плавность хода, надежность и долговечность, низкий уровень шума.
• Система вентиляторов, охлаждает электронные компоненты, предохраняя их от перегрева.

КОНВЕЙЕРНАЯ ПОДАЧА

• Конвейер перемещается по двум направляющим. Скорость подачи конвейера ступенчатая 12; 16; 20; 24 м/мин.

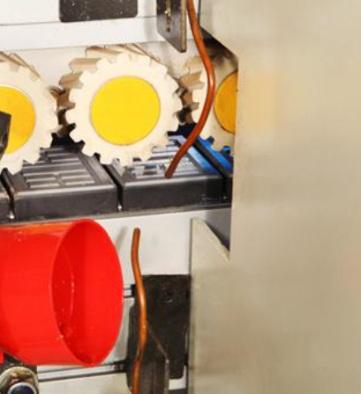

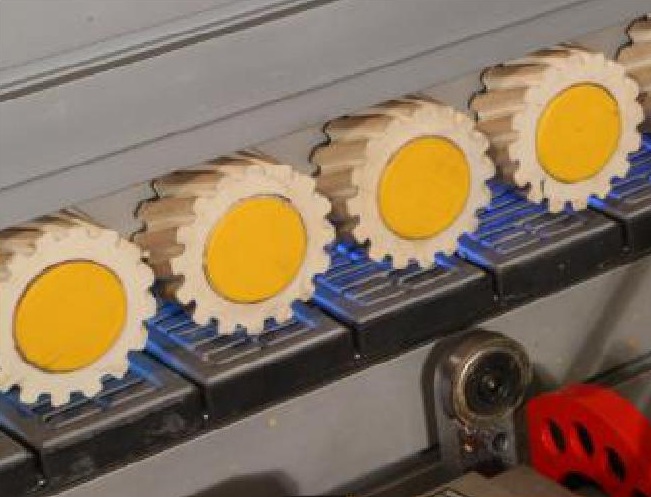

• Башмаки цепного конвейера минимальной длины 15 мм, что обеспечивает подачу деталь без скачков на входе и на выходе с конвейера.
• Прижим осуществляется за счет обрезиненных двухрядных роликов с косой насечкой. Прижимная балка надежно фиксирует деталь. При такой системе деталь не смещается даже при значительной запыленности на производстве.

СИСТЕМА АСПИРАЦИИ

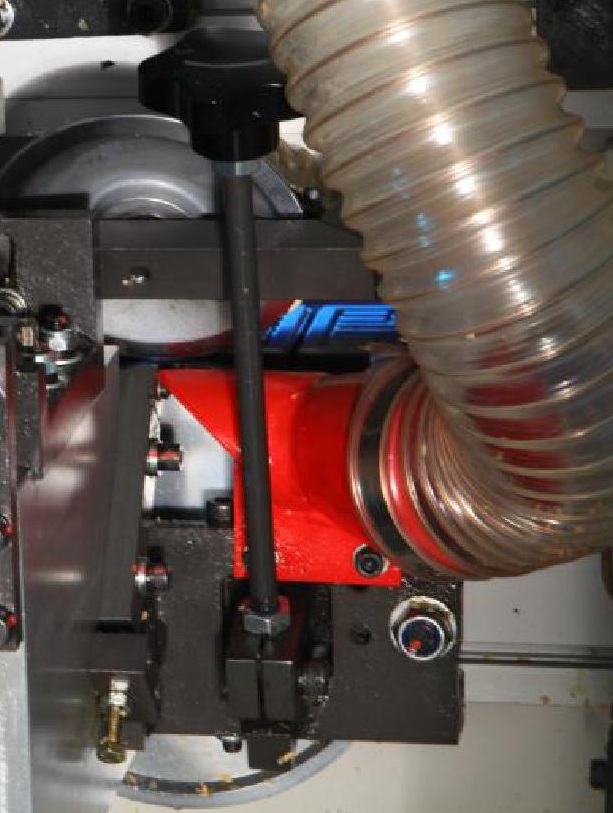

Система пылеудаления состоит из воздуховодов и патрубков установленных в непосредственной близости у инструмента. Воздуховоды большого диаметра 100 мм. Воздушный поток от вращающейся фрезы направляет стружку в воздуховод. Стружка подхватывается потоком воздуха создаваемого внешней системой аспирации и поступает через патрубки в накопительные мешки. Это гарантирует максимальную чистоту в зоне резания. И способствует высокому качеству обработки, увеличивает срок службы инструмента.

Рекомендуемая система аспирации 3000 м3/час.

КОМПЛЕКТУЮЩИЕ

Комплектующие компоненты ведущих мировых производителей.

• Электронные компоненты Schneider (Германия);
• Инструмент Leuco (Германия);
• Подшипники FAG (Германия);
• Частотные преобразователи Delta (Тайвань);
• Направляющие HIWIN (Тайвань).
