Станок для облицовывания кромок мебельных щитов Filato мод. FL-230

Модель

FL-230

Толщина кромочного материала, мм

0,4 - 3

Толщина детали (мин/макс), мм

10 - 60

Размеры обрабатываемой детали (мин) - длина x ширина, мм

120 x 60

Скорость подачи, м/мин

6 - 20

Мощность двигателей торцовки - 2 шт., кВт

2 х 0,37

Обороты пил, об/мин

12 000

Фрезы узла снятия свесов кромки по плоскости - 2 шт., мм

Ø75; Z = 4; R2

Мощность двигателей - 2 шт., кВт

2 х 1,1

Обороты, об/мин

12 000

Патрубки системы аспирации, мм

1 х Ø100

Общая мощность, кВт

5,24

Питающее напряжение (3 фазы), В

380

Давление сжатого воздуха, Бар

6,5

Габаритные размеры

Длина, мм

2965

Ширина, мм

850

Высота, мм

1380

Вес, кг

960

Фрезерование

БЛОКИРОВКА ПОДАЧИ

Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга.

• Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора».
• Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ОБРЕЗКИ

Состоит из двух узлов

1 (Тип ножниц)

Узел предварительной обрезки (тип ножниц) для тонкой кромки (0,4 - 1 мм)

• Позволяет точно без заломов отрезать кромку и натуральный шпон.
• Идеальный вариант для тонкой кромки ПВХ т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.

2 (ТИП НОЖ)

Узел предварительной обрезки (тип нож) для толстой кромки (2 - 3 мм).

• Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа.

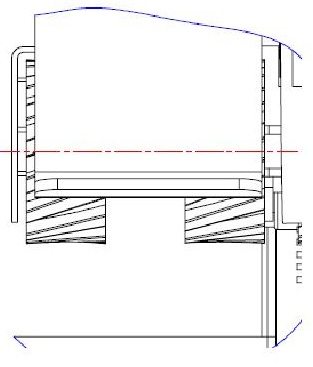

ПРЕСС ГРУППА

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.

Отличительные особенности:

• Позволяет прижать штучный материал толщиной до 10 мм.
• Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ø120 мм).
• Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
• Настройка на толщину кромки происходит с помощью счетчика.

Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.

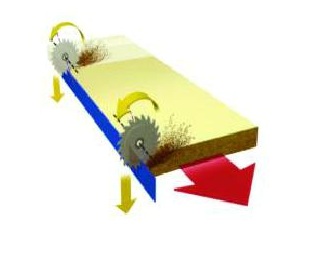

УЗЕЛ ТОРЦЕВОЙ ОБРЕЗКИ

Два промышленных двигателя (12 000 об/мин) 2 x 1,1 кВт TEKNOMOTOR (Италия)

• Имеется возможность поворота пил 0 - 15°
• Пилы перемещаются по двум призматическим направляющим, каждая пила отрезает припуск только с одной стороны.

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

• Простое линейное движение двух пил вверх-вниз.
• Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
• Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
• Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

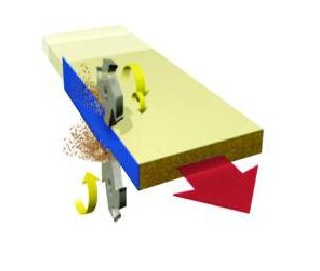

ФРЕЗЕРНЫЙ УЗЕЛ

Два промышленных двигателя (12 000 об/мин) 2 х 0,11 кВт TEKNOMOTOR (Италия).

• Мощность двигателей 1,1 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
• Оснащены счетчиками винтовой точной настройки на разную толщину кромки.
• Фрезы целиковые 4 ножа Ø75; Z = 4; R2 LEUCO (Германия).
• Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
• Имеется угол наклона фрезеров 0 - 45°. Эффективное использование режущего инструмента.

КОПИРЫ КРУГЛЫЕ БОЛЬШОГО ДИАМЕТРА

• Осуществляют плавный заход на деталь;
• Исключают повреждение любой облицованной поверхности;
• Обеспечивают точное копирование поверхности детали.

НАСТРОЙКА

Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.

ПОДАЮЩИЙ КОНВЕЙЕР

Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80 мм.

Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6 до 20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику. Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке,чтобы максимально жестко зафиксировать деталь на конвейере.

КОМПЛЕКТУЮЩИЕ

Комплектующие компоненты ведущих мировых производителей:

Двигатели TECNOMOTOR (Италия);

Электронные компоненты Schneider (Германия);

Инструмент Leuco (Германия);

Подшипники FAG (Германия);

Частотные преобразователи Delta (Тайвань);

Направляющие HIWIN (Тайвань).
