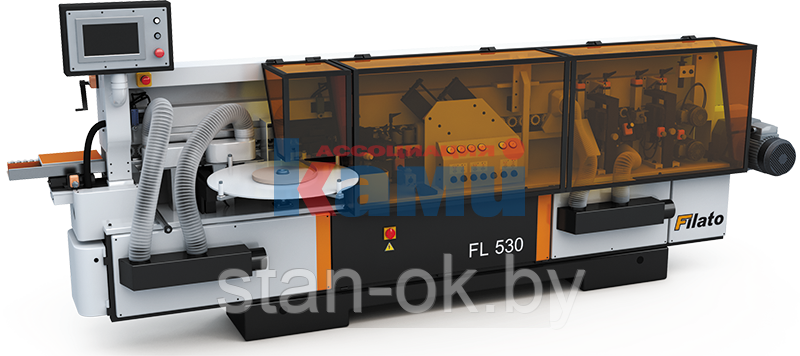

Станок для облицовывания кромок мебельных щитов Filato FL-530, FL-530U, FL-530US

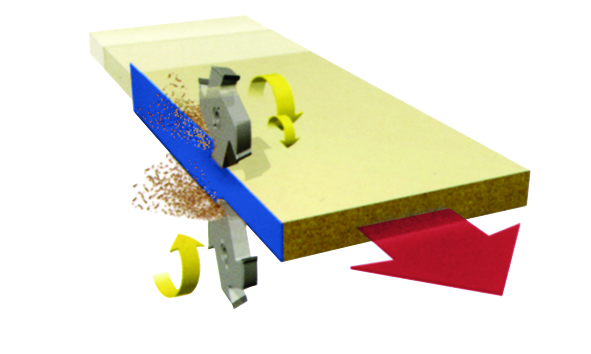

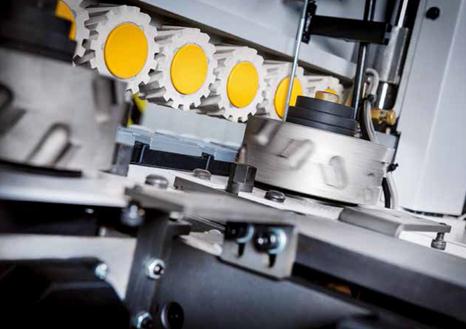

Узел предварительного фрезерования

Предназначен для предварительной прифуговки торца заготовок перед приклеиванием кромки. Устраняет сколы после раскроя и ступеньку от подрезной пилы выравнивает геометрию детали(первый мотор работает в направлении подачи, второй против - для исключения сколов), макс припуск на обработку 3 мм. Узел прифуговки состоит из двух высокочастотных двигателей 12000 об/мин, 2,2 кВт TEKNOMOTOR (Италия).

• Алмазные фрезеры PCD CUTTER Ф120 x ф30 x h42, LEUCO (Германия). Возможность перезаточеки инструмента.
• Имеется возможность отключения узла фрезерования и работы без него.
• Перемещение фрез верх - вниз для более эффективного использования режущей части инструмента.
• Регулировка на толщину фрезерования производиться с помощью счетчиков на входной направляющей линейки.

Блокировка подачи

Блокировка позволяет подавать заготовки на минимально безопасном расстоянии друг от друга.

• Система автоматически срабатывает, предохраняя от повреждения агрегаты, исключая влияния «человеческого фактора».
• Расстояние между деталями 400 мм. От скорости подачи расстояние между деталями не меняется.

Узел предварительной обрезки

Состоит из двух узлов

1 (ТИП НОЖНИЦ)

Узел предварительной обрезки(тип ножниц) для тонкой кромки(0.4-1 мм)

• Позволяет точно без заломов отрезать кромку и натуральный шпон.
• Идеальный вариант для тонкой кромки ПВХ, т.к. приводной ролик тянет за собой тонкую кромку. Кромка в этом случае не слетает с детали и не сминается.

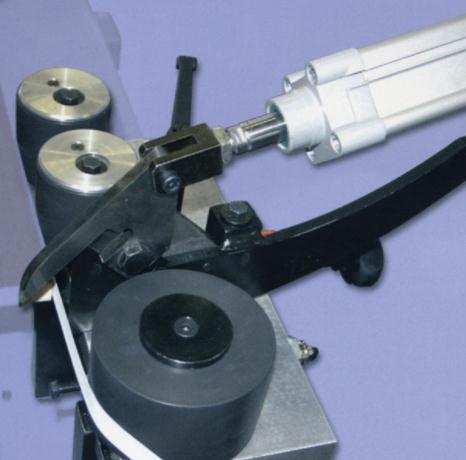

2 (тип нож)

Узел предварительной обрезки (тип нож) для толстой кромки (2-3 мм).

• Оснащен мощным пневмоцилиндром. Стабильно отрезает толстую кромку любого типа

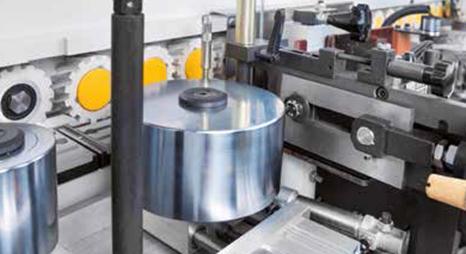

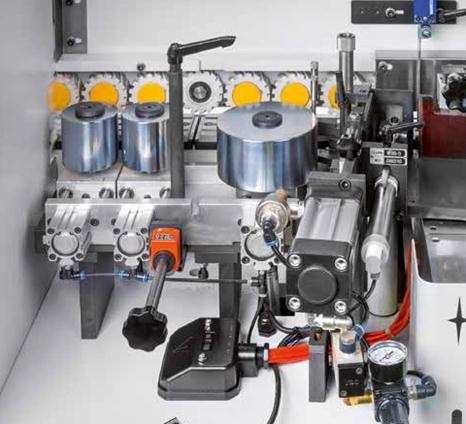

Пресс группа

Зона прижима состоит из трех роликов. Первый ролик большого диаметра приводной, второй и третий допресовочные - конусные.

Отличительные особенности:

Пневматическая регулировка усилия прижима роликов позволяет подобрать и проконтролировать необходимое значение для прижима кромки.

• Позволяет прижать штучный материал толщиной до 10 мм.
• Быстрая полимеризация клея за счет большой площади контакта первого ролика (Ф120 мм).
• Конусные разнонаправленные ролики обеспечивают идеальный вид клеевого соединения.
• Настройка на толщину кромки происходит с помощью счетчика.

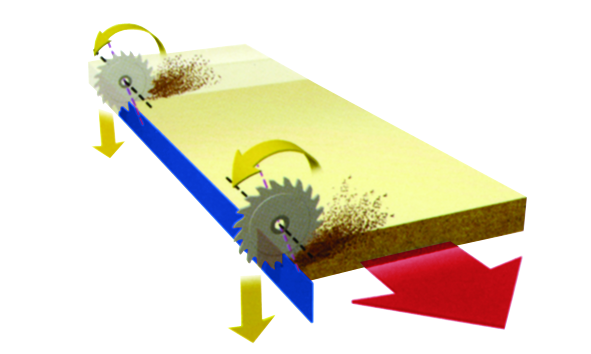

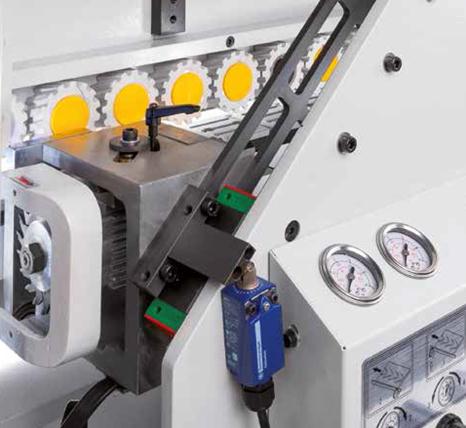

Узел торцевой обрезки

Два промышленных двигателя (12000 об/мин) 2x0,37 кВт TEKNOMOTOR (Италия)

Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.

Отличительные особенности:

• Имеется возможность поворота пил 0-15 град.
• Пилы перемещаются по двум призматической направляющей, каждая пила отрезает припуск только с одной стороны.
• Простое линейное движение двух пил вверх-вниз.
• Две призматические направляющие, которые в 5-ть раз стабильнее, чем круглые направляющие.
• Провода двигателей защищены кабелеукладчиками. Это предохраняет их от перетирания и повреждений.
• Зона торцовки отгорожена перегородкой. Исключено попадание обрезков кромки в клеевой узел и узел прижима.

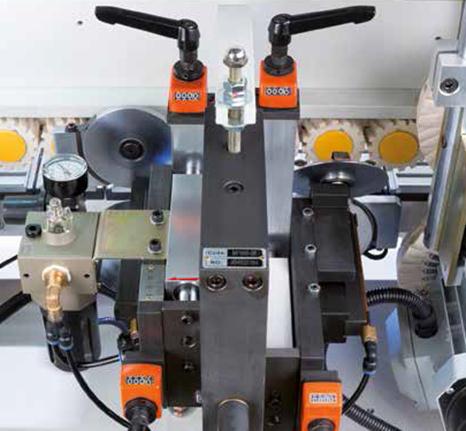

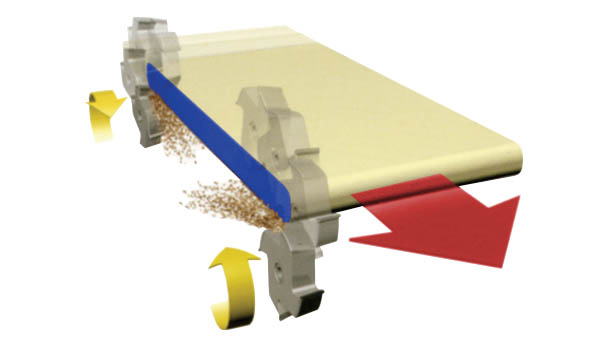

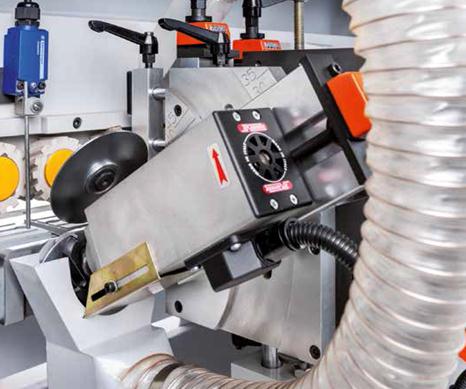

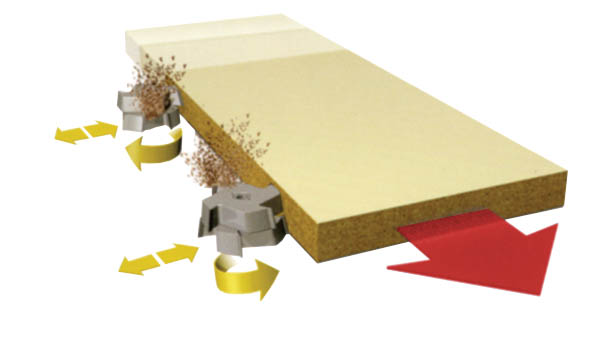

Фрезерный узел

Два промышленных двигателя (12000 об/мин) 2х0,37 кВт TEKNOMOTOR (Италия).

• Оснащены счетчиками точной настройки на разную толщину кромки.
• Фрезы целиковые 4 ножа Ф75; Z = 4; R2 LEUCO (Германия).
• Быстрая «настрой по кромке» путем установки образца кромки 0,4 мм или 2 мм под копировальную стойку. Не требует дополнительной подстройки.
• Имеется угол наклона фрезеров 0-45 град. Эффективное использование режущего инструмента.

Копиры круглые большого диаметра:

• Осуществляют плавный заход на деталь.
• Исключают повреждение любой облицованной поверхности.
• Обеспечивают точное копирование поверхности детали.
• Пневмоперестановка узла на тонкую (0,4 мм) и толстую (2 мм) кромку производиться с пульта управления. (опция)

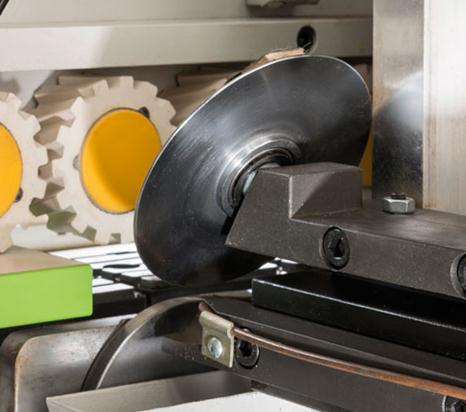

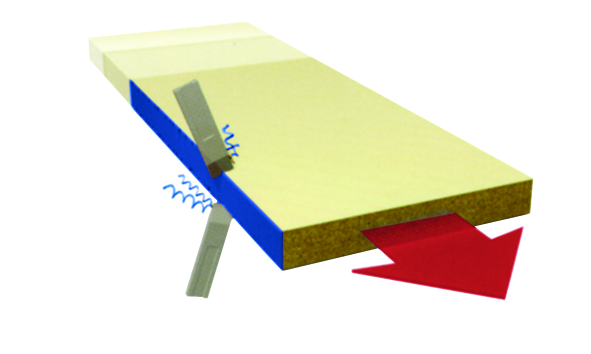

Узел радиусной цикли

Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Цикля необходима также для обработки 3D, комбинированной и акриловой кромки.

• Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.
• Пневмоперестановка узла, позволяет выводить узел из работы с пульта управления (опция).

Узел оснащен системой аспирации. Стружка с циклевочного узла попадает в накопитель. Исключена возможность попадания стружки под копиры. (опция)

• Циклевочный узел оснащен круглыми копирами для точной обработки кромки. Копиры Ф80 мм находятся на минимальном расстоянии от края детали. Копиры не оставляют следов на глянцевых поверхностях
• .

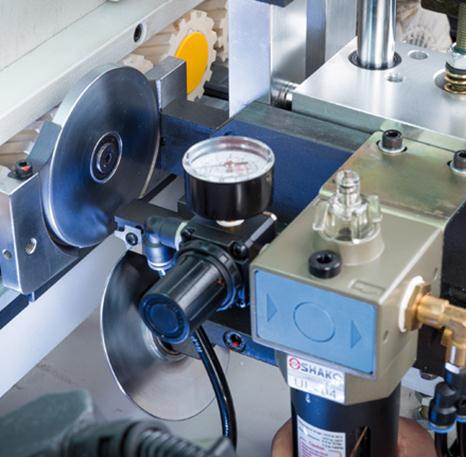

Подача жидкости в зону резания

В зону резания цикли подается жидкость из специального стакана. Подача жидкости обеспечивает:

• Охлаждение и смазывание инструмент, создавая мягкие режимы резания.
• Кромка не нагревается и не меняет цвета.
• Лучше оттирание загрязнений полировальными кругами.

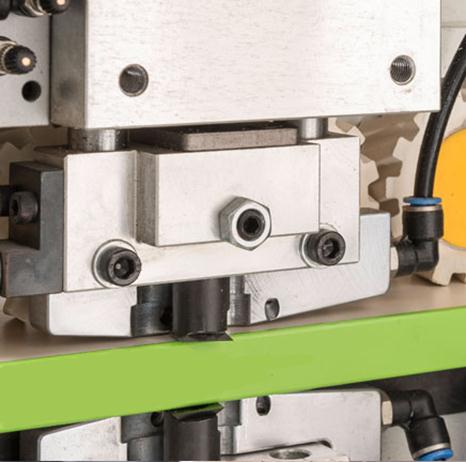

Узел клеевой цикли

Предназначен для удаления остатков клея с клеевого соединения.

(Опция)

• С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.
• Управление производиться с пульта. Перестановка циклевки осуществляется с помощью пневмоцилиндров.

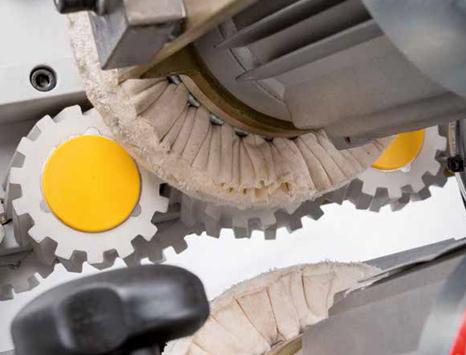

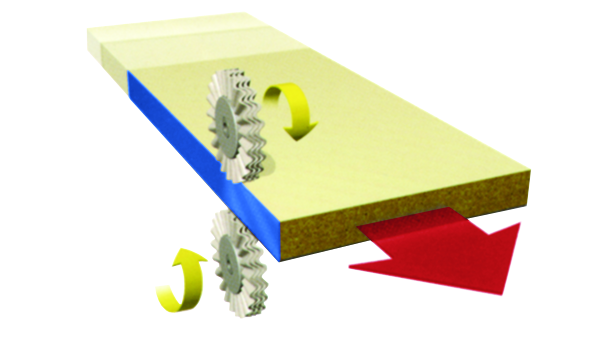

Полировальный узел

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:

• Блеск обработанной поверхности, очищает от загрязнений.
• Восстанавливает цвет после циклевочного узла.
• Формирует микро радиус у тонкой кромки(притупляет острый край).

Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2х0,18 кВт.

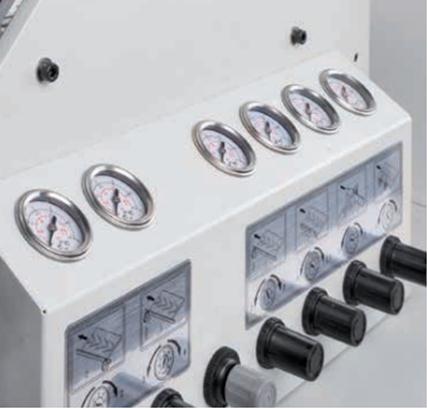

Настройка

Регулировка всех узлов работающих на пневматике находится в одном месте, что значительно упрощает регулировку станка.

Подающий конвейер

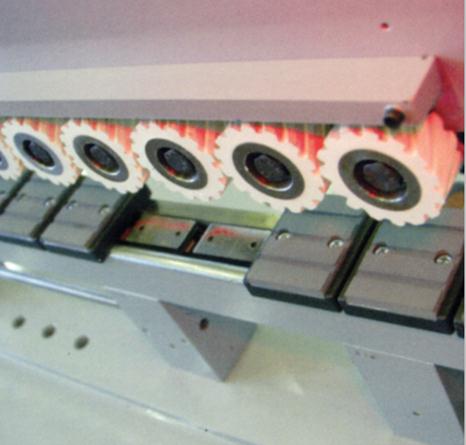

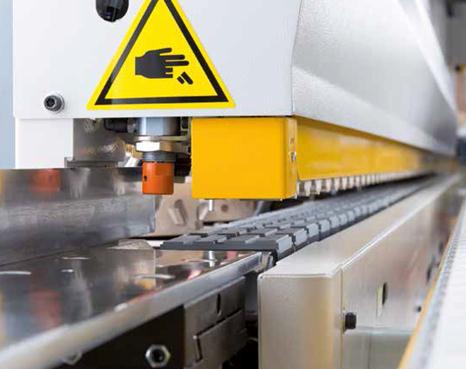

Деталь подается цепным конвейером с обрезиненными башмаками. Ширина башмаков 80мм. Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Привод-мотор-редуктор. Скорость перемещения заготовки меняется плавно от 6-20 м/мин. Это позволяет подобрать оптимальные режимы обработки необходимые заказчику. Деталь прижимается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

Комплектующие

Комплектующие компоненты ведущих мировых производителей:

• Двигатели TECNOMOTOR (Италия);
• Электронные компоненты Schneider (Германия);
• Инструмент Leuco (Германия);
• Подшипники FAG (Германия);
• Частотные преобразователи Delta (Тайвань);

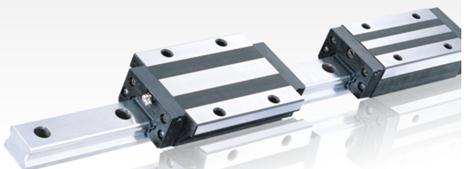

• Направляющие HIWIN (Тайвань).
