Станок для облицовывания кромок DITEC 6.4
Станок для облицовывания кромок DITEC 6.4В наличии
Цену уточняйте
+37529142-29-47
  • +37533319-14-04
  • +375333191401
  • +375333191402
  • +375173740405
    факс
  • +375333191405
    Сервис и Запчасти

Описание

Модель

DITEC 6.4
Размеры детали кромки
Толщина кромочного материала, мм 0,4 - 3
Толщина детали (мин/макс), мм 8 - 60
Габариты детали (мин), мм 80 х 75
Торцовка
Пилы торцовки, мм Ø80 х 30
Мощность двигателей торцовки, мм 2 х 0,20
Обороты пил, об/мин 12 000
Фрезерования свесов
Фрезы узла снятия свесов кромки, мм Ø75; Z4
Мощность двигателей, об/мин 2 х 0,55
Обороты, об/мин 12 000
Полировка
Частота вращения, об/мин 1400
Мощность двигателя, кВт 2 х 0,09
Подача
Скорость подачи, м/мин 15
Мощность двигателя подачи, м/мин 2,2
Аспирация
Диаметр патрубков, мм Ø120
Мощность
Общая мощность станка, кВт 6,5
Напряжение, В 380
Габаритные размеры
Длина, мм 3420
Ширина, мм 1000
Высота, мм 1650
Вес, кг 850



НАЗНАЧЕНИЕ:



Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

СХЕМЫ ОБРАБОТКИ:

Торцовка Фрезерование свесов Циклевка радиусная Полировка



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

КЛЕЕВОЙ УЗЕЛ
  • Быстросменный клеевой бачок 1,5 л. для клея EVA имеет нижнее расположение относительно клеенаносящего вала.
  • Клеевая ванна с системой быстрого разогрева. Клеенаносящий узел, (валик выступает за край детали на 2 мм, и без какой-либо дополнительной регулировки наносит необходимое количество клея на кромочный материал различной ширины).

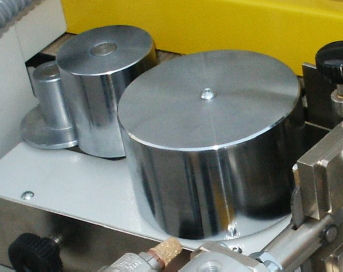

ПРЕСС ГРУППА

Пресс группа состоит из трех роликов: один цилиндрический, большого диаметра, и двух роликов меньшего диаметра. Один – конический, другой – фланцевого типа для прижатия нижнего края кромки, это убирает зазор между кромкой и деталью, который образуется от подрезного диска.

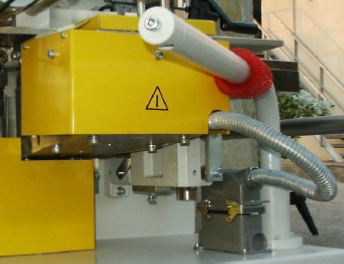

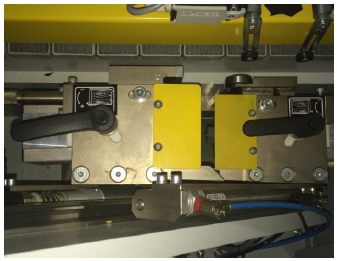

ТОРЦОВОЧНЫЙ АГРЕГАТ
  • Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт
  • Две пилы Ø110 х Ø22, Z=20
  • Имеется возможность поворота пил 0 - 12°
  • Пилы перемещаются по одной призматической направляющей, каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации.
Отличительные особенности:
  • простое линейное движение двух пил вверх-вниз;
  • простая схема пневматики.

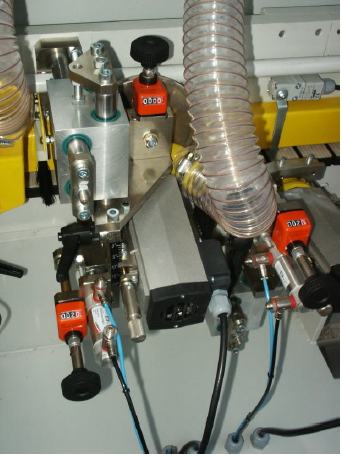

УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ
  • Два промышленных двигателя (12 000 об/мин) 2 х 0,55 кВт
  • Мощность двигателей 0,55 кВт позволяет фрезеровать кромку с припуском на сторону больше 2 мм.
  • Имеется возможность поворота фрезерного узла 0 - 20°
  • Оснащены счетчиками точной настройки на разную толщину кромки.
  • Копиры круглые большого диаметра осуществляют плавный заход на деталь; исключают повреждение любой облицованной поверхность.
  • Имеется пневмоперестановка узла, которая позволяет моментально настроить фрезерный узел на два типа кромки. Управление осуществляется с пульта.

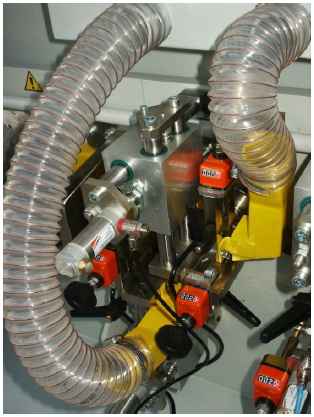

УЗЕЛ РАДИУСНОЙ ЦИКЛИ
  • Узел финишной обработки кромки предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
  • Узел оснащен круглыми копирами для точной обработки кромки. Копиры находятся на минимальном расстоянии от края детали. Копиры не оставляют следов на глянцевых поверхностях.
  • Счетчики на узле позволяют точно и быстро настроить узел на разную толщину кромки.
  • Узел оснащен системой аспирации. Стружка с циклевочного узла попадает в накопитель. Исключена возможность попадания стружки под копиры.
  • Пневматический отвод цикли с пульта управления.

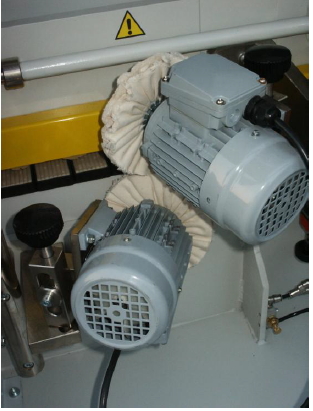

ПОЛИРОВКА

Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
  • Блеск обработанной поверхности, очищает от загрязнений.
  • Восстанавливает цвет после циклевочного узла.
  • Формирует микро радиус у тонкой кромки(притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,09 кВт.

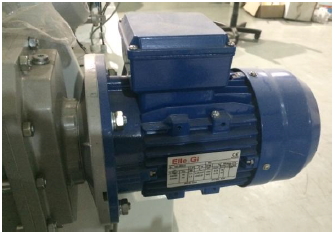

ПОДАЮЩИЙ КОНВЕЙЕР

Деталь подается цепным конвейером с обрезиненными башмаками.
Ширина башмаков 70 мм.
Этот тип подачи более надежно фиксирует и перемещает деталь вдоль станка. Деталь приживается к конвейеру прижимной балкой с двухрядными роликами, установленными в шахматном порядке, чтобы максимально жестко зафиксировать деталь на конвейере.

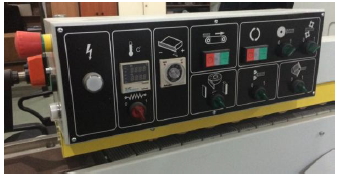

ПАНЕЛЬ УПРАВЛЕНИЯ

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Настройка на разную толщину кромки производиться с пульта.

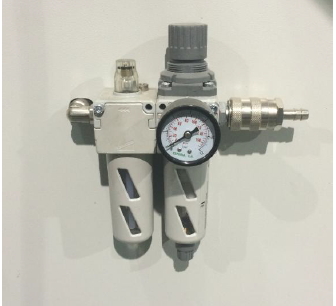

БЛОК ПОДГОТОВКИ ВОЗДУХА

Состоит из регулятора сжатого воздуха и маслораспылитель.

МАСЛОРАСПЫЛИТЕЛЬ
Предназначен для подачи масла впневмосистему. Смазывает элементы пневсосистемы: манжеты, пневмоцилиндры и пневмораспределители, направляющие, дроссельные системы.
Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка, предохраняет элементы системы от закисания.
Скорость подачи 15 м/мин.

Бачок для клея-расплава с электронным блоком контроля температуры.

Регулировка количества наносимого клея.

Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS.

Торцовочный узел для обрезки переднего и заднего свесов пилой.

Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм или 3 мм (опция).

Пневмоперестановка фрезерного узла.

Циклевка радиусная R = 2 мм.

Пневмоперестановка циклевочного узла.

Полировальный узел 2 х 0,09 кВт 1400 об/мин.

Транспортная система с цепью. Несущие плиты шириной – 70 мм.

Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках.

Магазин подачи рулонного кромочного материала Ø600 мм.

Поддерживающий суппорт для габаритных заготовок.

Регулятор сжатого воздуха, маслораспылитель.

Характеристики

Основные
Производитель  Ditec
Страна производительРоссия
СостояниеНовое
Дополнительный сервис  Сервисное обслуживание

Информация для заказа

  • Цена: Цену уточняйте
