Cтанок точильно-шлифовальный ТШ

Станки точильно-шлифовальные двухсторонние ТШ2-2 и ТШ3-2 предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.
Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от от +5°С до +40°С и относительной влажности не более 75%.
Станки точильно-щлифовальные соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.

Станок точильно-шлифовальный ТШ2-2	Станок точильно-шлифовальный ТШ3-2

Станок точильно-шлифовальный. Устройство.

Станок состоит из сварной станины (поз. 1), на которую установлены электрошкаф 12, кожухи шлифовальных кругов 10, защитное ограждение вала 7. Внутри станины установлен электродвигатель 2, на валу которого посажен шкив, через который посредством клиновых ремней передается вращающий момент на шкив вала 4. Шкив вала 4 шлифовальных кругов жестко крепятся на валу посредством шпонки и гайки, ступицы шлифовальных кругов также посредством шпонки и гайки. Кожух шлифовального круга представляет собой отдельный сборный узел, который имеет съемную боковую стенку для замены шлифовальных кругов. В нижней части каждого кожуха имеется патрубок для подключения вытяжной вентиляции и отвода абразива.

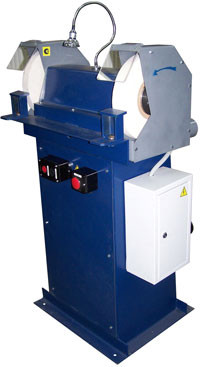

Общий вид станка

1 - сварной корпус, 2 - электродвигатель, 3 - клиноременная передача, 4 - вал, 5 - шлифовальные круги, 6 - подручник, 7 - защитное ограждение вала, 8 - кнопки «Пуск» и «Стоп», 9 - защитный экран, 10 - кожух шлифовального круга, 11- патрубок, 12 - шкаф управления, 13 – болт заземления станка точильно-шлифовального,14 – светильник.
